搭建分布式文件系统

发表于 Disqus：

需求

用户在登录之后可以上传文件，也可以看到所有上传的文件（自己或其他用户上传的文件），并可以下载这些文件。

该系统由服务器集群（多节点）实现，每个节点能够为多个客户连接请求提供响应，当应用请求较多、节点平均负载较大时，系统会启用新的节点；当集群的总体请求量较少时，应当逐步关闭节点。

每个服务器节点都有自己的存储空间，可以保存客户上传的文件。

所有在线客户应当实时获得系统中文件信息的更新。

每个服务器节点都可能是不可靠的，k个节点故障（网络中断、节点关闭、节点崩溃……）不会对系统产生影响并介绍了如何设计、实现以及可靠性的分析等内容。

系统分析与设计

根据需求可以看出，这套系统至少可以分为前后端两个部分：

  • 后端拥有一套高可用、可扩展的分布式存储服务
  • 前端可以为用户（Human）提供服务。
  • 其中，分布式存储服务又可以进一步分成两个部分：

分布式文件存储 提供真正的存储服务，我们期望它能存储从KB到GB级别的文件。为每个文件做2份以上的备份，并能通过一个 File ID 索引文件。

分布式文件索引 另一部分提供索引和查询服务，例如获取一个文件夹下所有的文件。对于某个文件（例如 /foo/bar.txt），能够得到它的File ID。索引相比单个文件更为重要，需要更为安全的高可用解决方案。

下面对三个部分做具体的分析和设计。

文件索引数据库（Meta Store）

文件索引是文件名（包含路径）到 File ID 的映射，是一个典型的 Key-Value 数据库。它至少需要支持以下方法：

  • Put 新增或更新一个Key对应的Value
  • Delete 删除一个Key以及对应的Value

除此以外，文件的Metadata例如修改日期、大小等也应该存在索引中，便于List时快速获取到这些信息。因时间关系，本次实验中没有去实现。

文件索引是系统中的最重要的部分，如果索引丢失，用户无法从API或UI上查询到任何关于File ID的信息，即使此时文件仍然存在，也会和消失没有什么区别。

幸运的是，文件索引的大小相比文件本身很小，可以方便的使用多副本的方式来保证数据不丢失，实现高可用。但是多副本带来的代价就是需要维护多个副本的数据一致性。

Raft 一致性算法可以帮我们完成这件事。即使在部分副本宕机的情况下，剩余的副本可以继续对外提供服务，并保证当机和恢复的过程都不会破坏多副本的一致性。

使用 Raft 一致性算法的 Key-Value 数据库有 ETCD、Redis Sentinel 等。综合考虑后，选用 Redis Sentinel 作为高可用文件索引的方案。因为 Redis Sentinel 只提供了 Master 选举和切换功能，我们还需要一个代理来将 Redis 连接分发到正确的 Master 上，例如轻量级的 twemproxy。

文件对象存储（File Store）

文件存储负责存储文件对象，并至少在不同的节点上保留一个备份。只要有一个备份可用，就能通过API获得文件。它至少需要支持以下方法：

  • Post 新增一个文件，并返回 File ID
  • Delete 根据 File ID 移除一个文件

注意到，因为我们的设计分离了 Metadata 和文件本身，诸如 Move、Rename、Update 等操作都无需支持，只要专注于新增和删除文件即可。这大大简化了设计的复杂性。

我们这里采用较为简单的双备份的模式，即接收到文件后，随机选择两个不同的节点，各存储一份。同样的，当发现节点内文件丢失时，立即再复制一份以保证拷贝数等于2。这样做的缺点是无法进行纠错，我们简单的假设节点自身的文件系统已经帮我们做好了这件事。

那这里是否需要维护副本的数据一致性呢？因为操作已经很简单，并且 Metadata 全部在 Meta Store 中，这里的一致性维护工作变得容易了：

存储集群是一个 Master－Slave 架构。如果 Slave 节点当机，那么 Master 上的双备份机制已经可以很好的处理；如果很不幸地 Master 节点意外终止，那需要一个额外的 Failover 机制来保证一个新的 Master 被选出，接替原来 Master 的工作。这一过程恰好是 Raft 一致性算法中 Master 选举的过程。

符合要求的开源项目很多，最终我们选用了较为轻量级、但性能占优的 SeaweedFS 作为存储后端。

文件系统接口（Filer）

文件系统是本实验的主要模块。我们需要编写代码，实现一个支持以下操作的文件系统：

  • CreateFile 创建文件
  • DeleteFile 删除文件
  • ListFiles 列出某个目录下的文件
  • CreateDirectory 创建目录
  • DeleteDirectory 删除目录
  • ListDirectories 列出某个目录下的目录

此外，需要提供一个简单的用户界面，便于用户使用。

以存储一个文件 /foo/bar.txt 为例，需要经过以下步骤：

  1. 检查目录 /foo 是否存在；如果不存在，需要创建目录，并把新目录加入 / 的目录树中。
  2. 检查文件 /foo/bar.txt 是否存在；如果存在，则先从 File Store 中删除文件。
  3. 上传文件 bar.txt 到 File Store，得到 File ID。
  4. 存储条目 /foo/bar.txt 到 Meta Store，并加入到 /foo/ 的目录树中。

对于文件的索引，很自然的，将/path/to/file 映射到 File ID 即可。对于目录树的存储则稍复杂一些。

使用前缀查询是无法满足多级目录树的需求的。我们在 Redis 中创建如下的条目以储存目录结构，来满足 ListFiles 和 ListDirectories 的需求：

  • 目录的目录： /path/to/dir -> {foo_dir:dirId1, bar_dir:dirId2, ...}
  • 文件的目录： /path/to/dir -> {foo_file:fileId1, bar_file:fileId2, ...}

此外，为了方便使用，引用一个开源的网页文件管理器 angular-filemanager 作为用户界面。我们仅需实现对应的后端 API 即可。

Filer 本身是无状态的，所以很容易实现根据负载做 Auto Scaling。但实践中发现，Auto Scaling需要基础架构的支持，例如 VMware 虚拟机集群或 AWS 云服务，所以没有在本机（minikube）上试验。

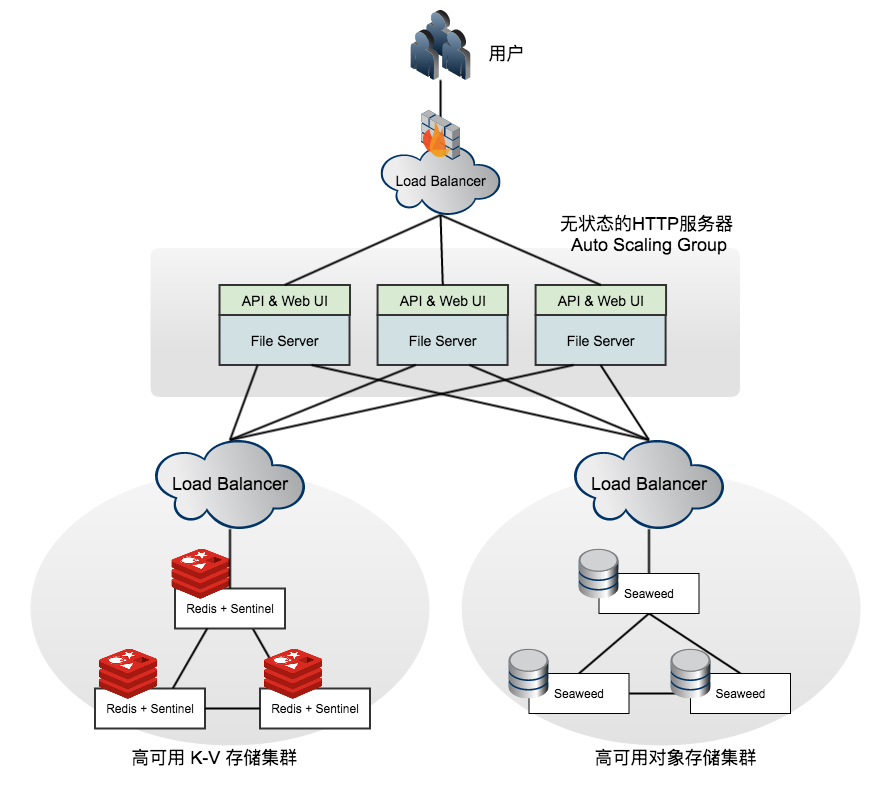

完整架构

以下是分布式文件系统项目的整体架构。系统使用 Docker + Kubernetes 来管理各个服务和节点，配合相关工具，很容易在 AWS 或 GCE 上部署。

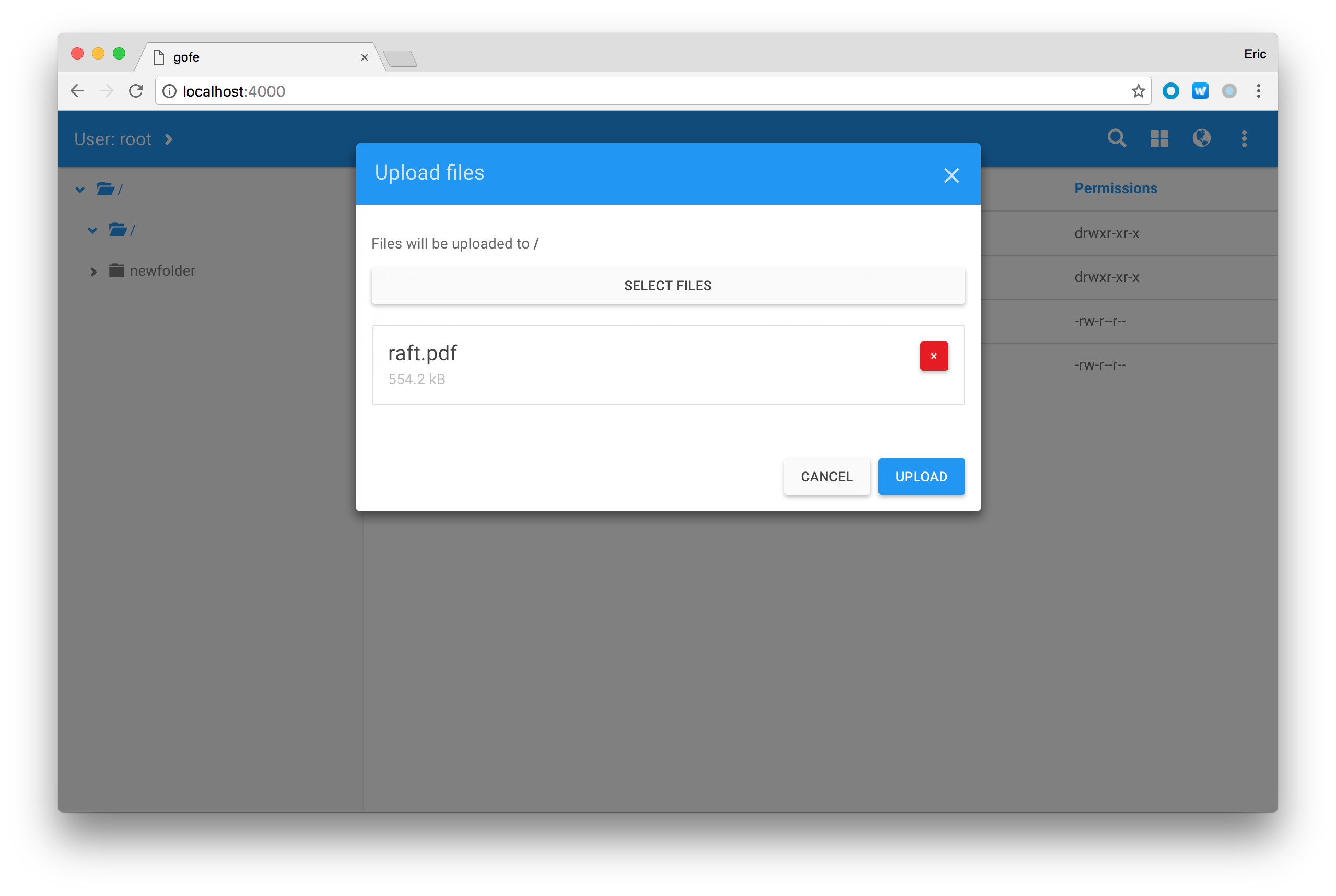

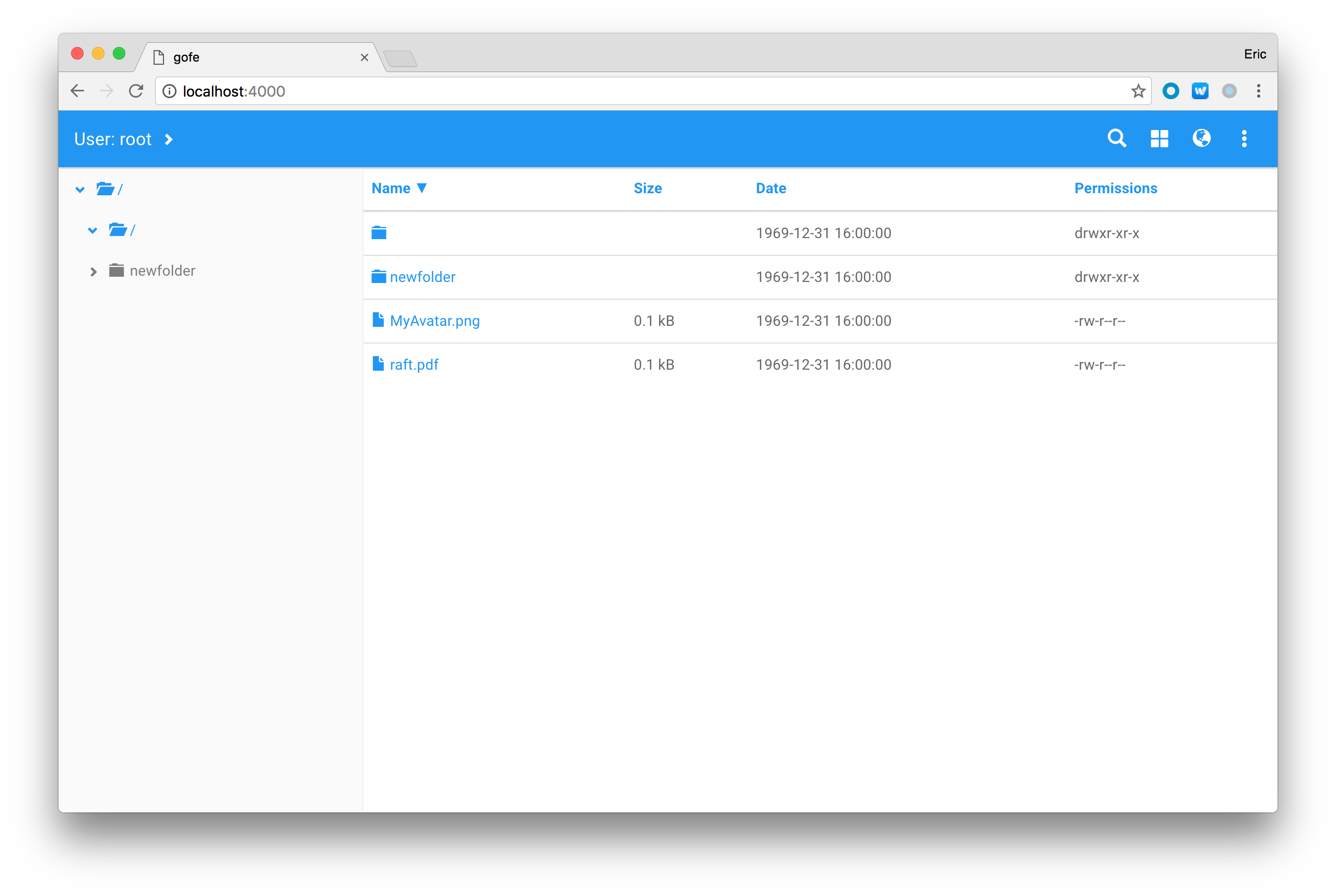

实现演示
